Автоматическая система управления сушильной камерой

Система управления сушильной камерой Автоматизирует процесс сушки при изготовлении железобетонных конструкций и строительных материалов; при сушке древесины; при производстве мясных и колбасных изделий; на хлебопекарнях и кондитерских фабриках; в рыбопереработке; при управлении микроклиматом; в инкубаторах; в тепличном хозяйстве.

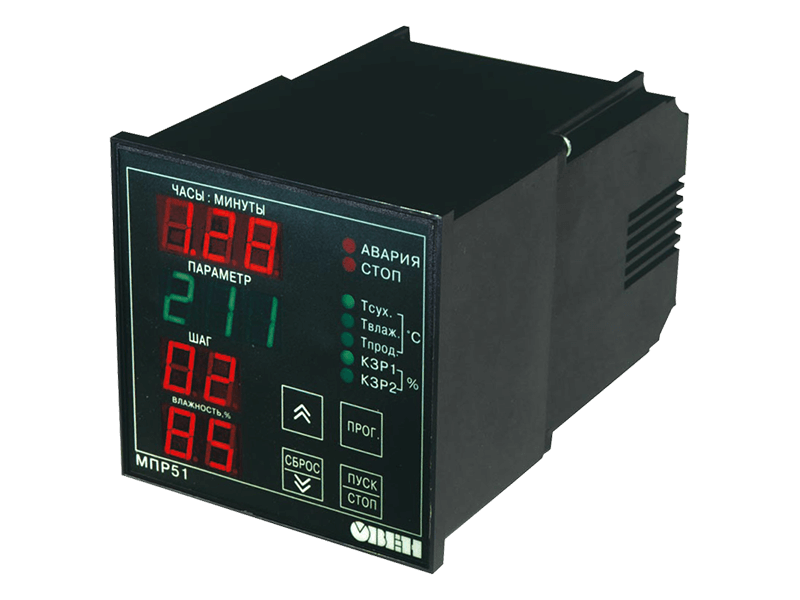

Система предусматривает возможность задания до 16 этапов процесса, каждый из которых имеет собственную длительность, температуру и влажность. Автоматика контролирует работоспособность сенсоров и исполнительных механизмов, посылает сигналы о нештатных ситуации, фиксирует параметры процесса и ведет журнал событий в энергонезависимой памяти. Платформа управления организована на программируемом по времени регуляторе температуры и влажности ОВЕН МПР51-Щ4.

Регулятор содержит два ПИД-регулятора, которые обеспечивают точную выдержку любых двух из пяти измеренных и вычисленных величин: температуру технологической камеры («сухого» и «влажного» термометра), влажность камеры, температуру внутри продукта и разность температур (Тсух.- Твлаж.). Изменение параметров регулирования осуществляется по установленной пользователем программе, которая состоит из последовательности шагов. На каждом шаге программы могут быть заданы следующие значения:

  ·

  • входная величина для каждого ПИД-регулятора;

  • · уставки поддерживаемых температур и влажности;
  • · условия перехода к следующему шагу - по времени и по достижении заданного значения температуры;

  • ·скорость выхода на уставку.

Для каждого канала предусмотрена возможность коррекции значения измеряемой величины. Именно это исправленное значение параметра отображается на цифровом индикаторе и используется в управлении. Прибор позволяет хранить в памяти до 50 технологических программ

В схеме задействованы транзисторные ключи для управления вспомогательными устройствами в технологическом цикле такими как электротены, увлажнители, дымогенераторы, вентиляторы и тд.

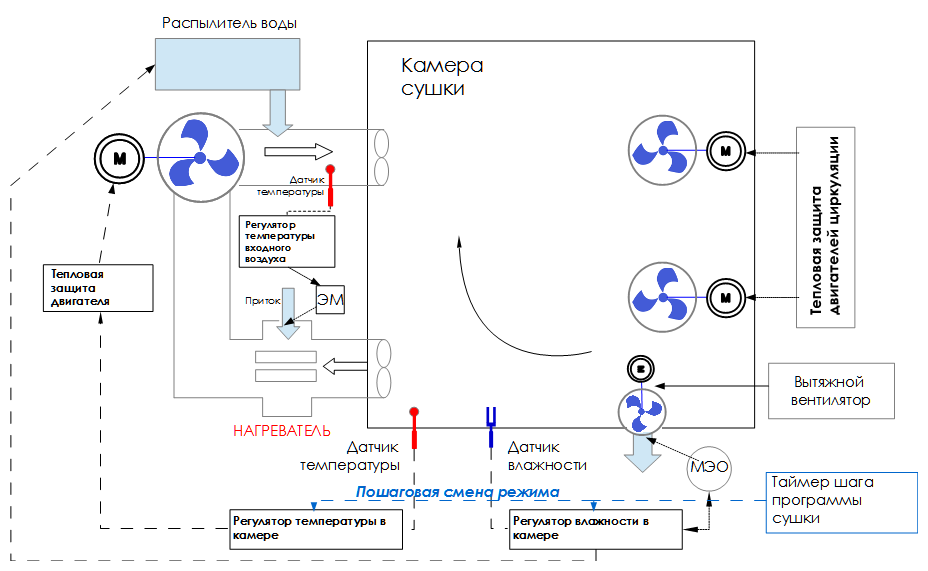

Функциональная схема системы управления сушильной камерой приведена на рисунке.


Стоимость шкафа управления сушильной камеровой в базовом варианте составляет от 100 тыс. рублей
